職業習慣是個病，比如做電力施工的、巡檢的、算電力造價的、做電力軟件的設人們，是不是走在路上，一看到電力鐵塔、電線桿、變電站、電力線，都忍不住去數一數，這個是多少電壓等級的，這個是什么導線，這個是絕緣子，那個是間隔棒……

小編試問：

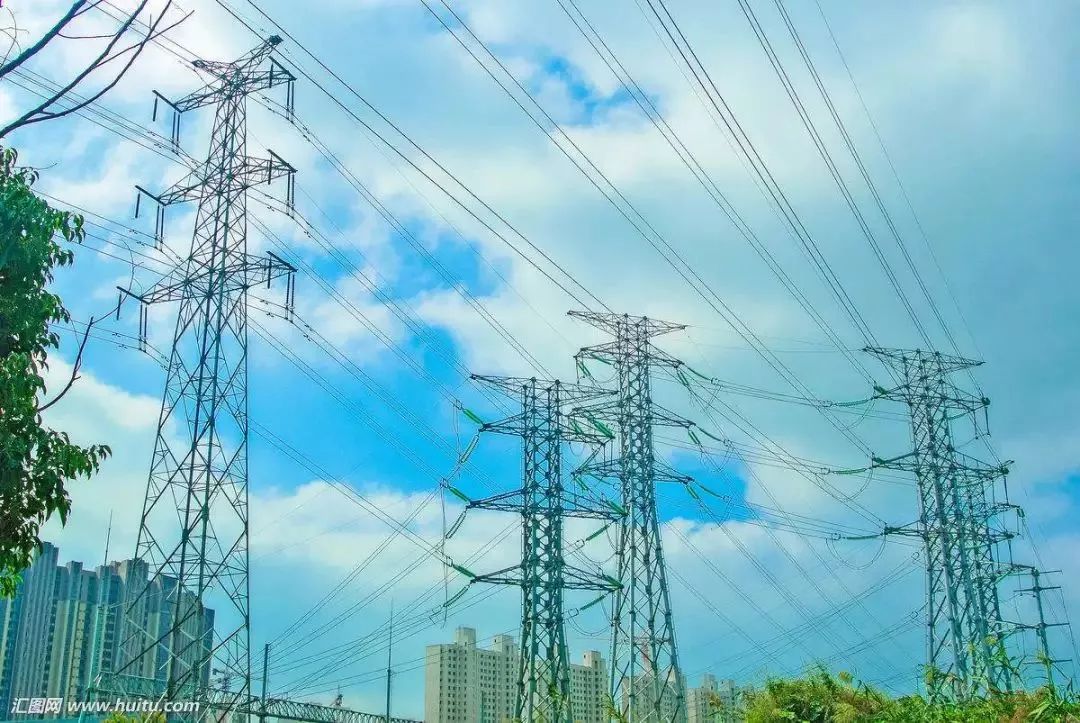

看到一個電線塔，根據各種外形，你可以最多推出多少信息？

之前因為檢修的需要，跟老師傅們巡過一次線路，電壓等級220kV、35kV、10kV、380V都有。稍微有了解一些，如有錯誤還請指教。

實際上35kV以下的基本都是水泥桿了。

首先可以直觀的看出直線、轉角、耐張這些類型。

根據絕緣子的數量長度以及架空線數量可以大體判斷電壓等級、線路數量，還可以看出是直流輸電還是交流輸電。

另外還有金具，有的可看出來，有的圖看不出來。

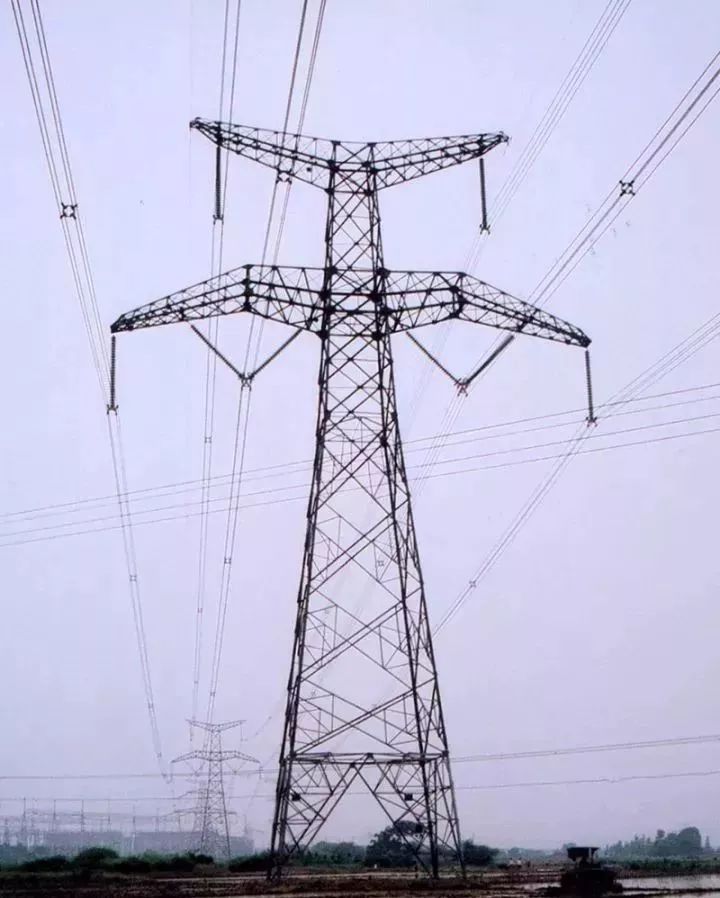

如上圖

每邊3相，所以是雙回路交流輸電線路；

每相采用兩根導線（分裂導線），所以是220kV線路；

絕緣子平行于地面且線路沒有轉角，所以是耐張直線塔。

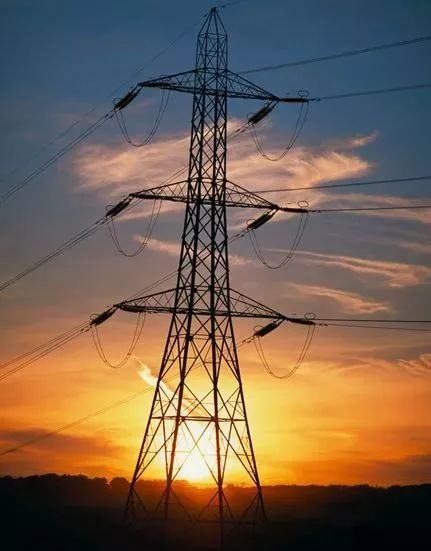

如上圖

每邊3相，所以是同樣是雙回路交流輸電線路；

每相采用四根導線（分裂導線），所以是500kV（及以上）線路；

絕緣子垂直于地面，所以是直線塔。

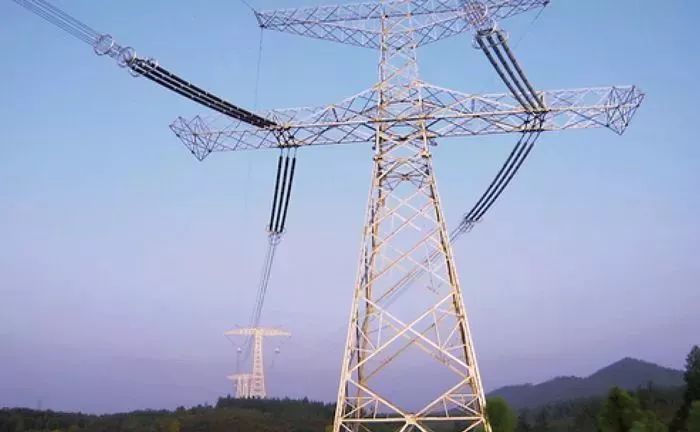

上圖這個屌炸天的！

這貨只有兩相，所以一看就知道是直流輸電；

這么夸張的又黑又粗又長的絕緣子，沒有個800kV用不著；導線連接絕緣子處還有用到均壓環，也能確定電壓等級低不了。

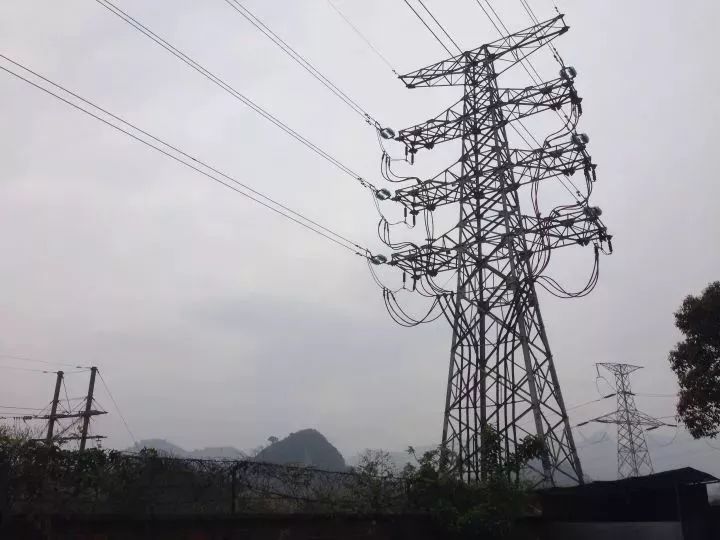

上一張降壓站的圖

猜猜看圖中共有幾種電壓等級？

你能看出多少信息？
